ネットニュースで、

文具メーカーのキングジムがPC市場に参入。8型液晶で12型相当の変形キーボード搭載

Impress Watch 12月8日(火)13時35分配信

と言うのを見た。

ワテは昔から、「キングジム」と聞くと、強そうな選手が多いボクシングジムを連想する。

でも本当は、

「KING JIM  創業者が「事務の王様」になりたいと願いを込めた。」

が正解らしい。

さて、本題に戻って、文具メーカーの株式会社キングジムが8型液晶で12型相当の変形キーボード搭載したノートブックパソコンで、PC市場に参入したようだ。

当記事では、その新型ノートブックパソコンに付いて調査してみた。

スポンサーリンク
ワテ推薦のプログラミングスクールで学ぶ
スポンサーリンク
スポンサーリンク

キングジム ポータブック XMC10

発売元:株式会社キングジム

特 徴:8型液晶で12型相当の変形キーボード搭載したノートブックパソコン

商品名:ポータブック XMC10

発 売:2016年2月12日から

一体全体どんな製品なのか?

製品仕様

写真や仕様を引用させて頂くと以下の通り。

クラムシェルノートPC「ポータブック XMC10」

幅  204mm

奥行 153mm

重量 約830g

なので、かなりの小型だ。


製品仕様

品名 ポータブック
品番 XMC10
価格 オープン価格
本体色 クロ
JANコード 4971660773176
OS Windows 10 Home 64 ビット1
CPU CPU Intel Atom x7-Z8700プロセッサー
動作周波数 1.6GHzIntel バースト・テクノロジー対応:最大2.4GHz
コア/スレッド 4コア/4スレッド
キャッシュメモリ 2MB2次キャッシュ)
メインメモリ 標準 2GB2
仕様 LPDDR3-1600
表示機能 液晶ディスプレイ 8TFTカラー液晶
表面仕様 ノングレア
解像度 1,280×768ドット
グラフィックス機能 Intel HDグラフィックス(CPU内蔵)
外部ディスプレイ出力 HDMI:最大3,840×2,160ドット(4K出力/30Hz VGA:最大2,048×1,536ドット
記憶装置 eMMC 32GBeMMC 5.03
(同梱のMicrosoft® Office 365サービスに付帯する1TBOneDriveオンラインストレージが1年間利用可能)
サウンド機能 スピーカー ステレオスピーカー(1W×2
マイク アレイマイク
Webカメラ 200万画素
通信機能 無線LAN IEEE 802.11b/g/n準拠
Bluetooth®機能 Bluetooth® 4.0 + EDR準拠
入力機能 キーボード 85キー/日本語配列
キーピッチ 18mm(横)・15.5mm(縦)
キーストローク 1.5mm
ポインティングデバイス 光学式フィンガーマウス
インターフェイス 外部ディスプレイ出力 HDMI出力端子×1VGA出力端子×14
USBポート USB2.0×1
カードスロット SDメモリーカードスロット×15
オーディオ ヘッドセット/ヘッドホン端子×1
電源 ACアダプタまたは内蔵リチウムポリマーバッテリー
バッテリー駆動時間 5時間6
バッテリー充電時間 3時間
消費電力(標準時/最大時/スリープ時) 3.5W / 13.5W / 0.5W
省エネ法に基づくエネルギー消費効率7 S区分 0.061AA
主なソフトウェア Office Mobile プラス Office 365 サービス8
外形寸法(突起部含まず) 折りたたみ時:約204W×153D×34Hmm 使用時:約266W×153Dmm
質量 830g
動作環境 温度535 湿度3080%(ただし結露しないこと)
保存環境 温度‒1045 湿度580%(ただし結露しないこと)

1プレインストールされているOS以外はサポート対象外です。

2メモリの増設や交換はできません。

3OSeMMCにインストールされています。

4すべての機器との動作を保証するものではありません。

5SD/SDHC/SDXC/UHS-対応。

6JEITAバッテリ動作時間測定法(Ver2.0)に基づいたもの。使用状況や設定などにより変動します。

7エネルギー消費効率とは、省エネ法で定める測定方法により、測定された消費電力を省エネ法で定める複合理論性能(単位:ギガ演算)で除したものです。2011年度基準で表示しております。省エネ基準達成率の表示語Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上を示します。

8本製品にはWord MobileExcel MobilePowerPoint MobileOneNote がプレインストールされています。Office 365サービスの有効期間外は商用利用権がつきません。Office Mobileの商用利用権はOffice 365サービスの1年間の利用期間を過ぎるとなくなります。

分割収納式のスライドアーク キーボード

さて、一番大きな特徴は、フルキーボードを小さく収納できる、

スライドアーク キーボード Slide Arc Keyboard

と名付けられたキーボードを2つにたたむ構造だろう。

確かに、ユニークな発想ではある。

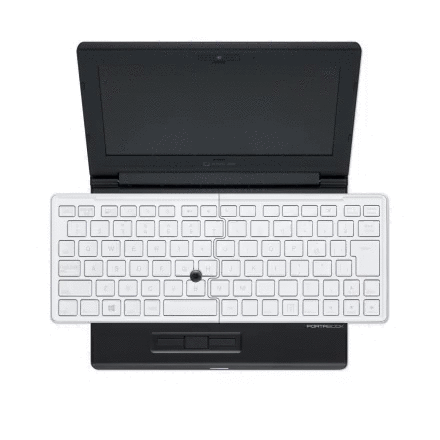

こんな動作らしい。

king_jim_movie_01

キーボードをコンパクトに収納する発想は昔からあり、幾つかの製品が販売された歴史がある。

ワテの知る限り、どの製品もこのキングジムの構造とよく似ていて、キーボードを中央で分割してコンパクトに収納する構造だ。それを使う時に合体して通常のキーボードになるのだ。

でも、ワテならこういう構造にはしないなあ。

キーボード収納方法 ワテのアイデア

キーボードの構造を左右に引っ張れば伸びる設計にする。

例えば、門扉が伸縮するような感じでも良い。

こんな奴だ。



こういう構造を応用して設計すれば出来なくはない。

この構造を応用したとして、簡単な構造にすると各キーの有効押下面積が、伸縮率に応じて減少する問題があるが、キーボードの横幅が30%程度伸びたとしても、キーの押下領域は30%減る程度なので操作性には影響は無いだろう。

あるいは、そういう問題が起きないように、各キーも一個一個が機械的に伸びる構造で設計できなくはない。

その上に、伸縮性のあるゴム素材などを被せればよい。

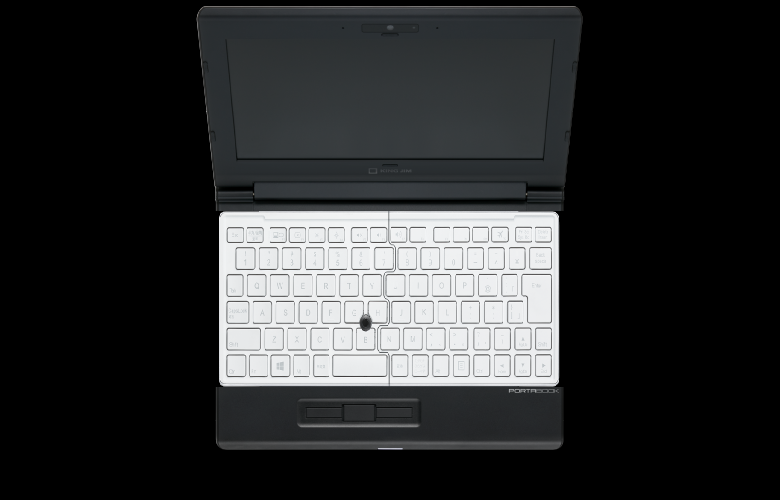

キングジムさんの画像を拝借すると、こんな感じだ。

収納した状態

引っ張って伸ばした状態

これなら、収納状態でも伸ばした状態でもどちらでもキーボード操作が出来るので、使い勝手が向上する。

電車の座席などの狭い場所では、収納状態でキーボード操作をする。

広い机の上では、引っ張って伸ばしてフルキーボードとして操作する。

どう?このアイデア。

誰か、実用化してみませんか?

もし、ご興味がありましたら、ワテがCADか何かでデザインしても良いですが。

料金は凄く高いですw

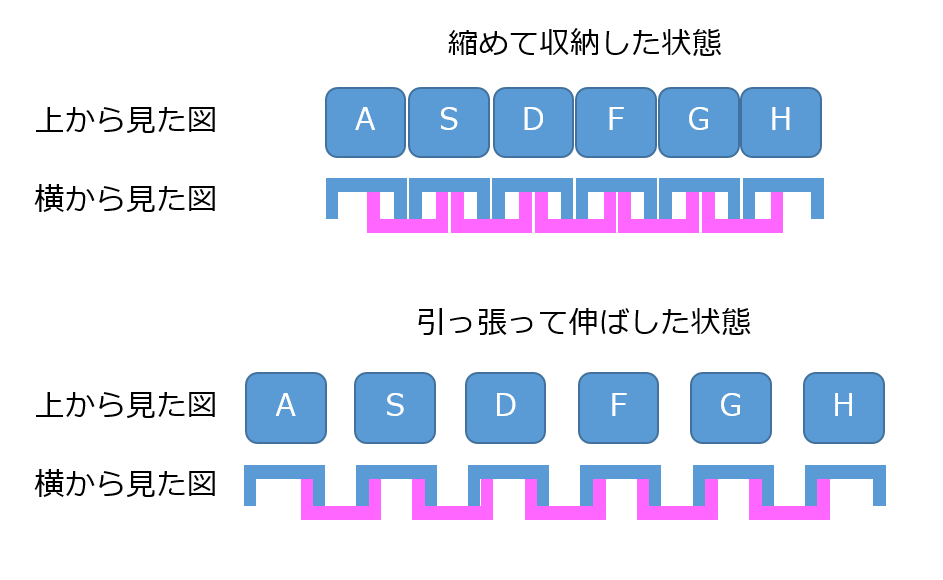

デザインしてみた(2015/12/09)

まあ、誰でも思い付きそうな構造ではあるが、こんな感じ。

全国多数のワテのブログ読者さんのために無料で公開だ。

keyboard_shrink_expand

キーを押した時に凹む構造などは、この後、さらに追加する必要があるが、そんなには難しくは無い。

問題は、部品点数が多くなるのでコストの問題があるが、金属の部分は少なくて安いプラスチックの構造で行けると思うので、そんなには高くならないだろう。

あとは、もし二倍程度の長さまで引き延ばせる構造にすると、キートップの各キー間の隙間が大きくなるので、多少不自然になるかも。そういう場合は、ワテが設計すればキートップ自身も広がる構造に出来なくはない。

それに、フルサイズのキーボードではキーピッチ(各キー間の間隔)が18.5~19.0mmくらいで、キートップの横幅が12.0~13.0mmくらいのようだから、仮に19.0mmと12.0mmとすれば、

19.0 / 12.0 = 1.583333333

なので、横に1.6倍くらいまでは引き延ばせる構造に出来る。2倍までとは行かないが1.6倍延びれば、かなりコンパクトに収納できるだろうから、キートップ面まで引き延ばす構造にする必要は無いかもしれない。

より詳細な3DのCADモデルなどご希望でしたら、ご依頼がありましたらデザインしますが。

料金は、今度こそ本当に物凄く高いですw
